當前位置：首頁 >> 塑料閥門
>> 塑料球閥 >> 法蘭式塑料球閥 更新時間 2025-5-10 0:30:35
塑料球閥
| 法蘭式塑料球閥 |
 |
產品名稱： | 法蘭式塑料球閥 | |||||
| 型號： | Q41F-10/16S | ||||||
| 口徑： | DN15-100 | ||||||
| 壓力： | 1.0-1.6MPa | ||||||
| 材質： | RPP/PPH/UPVC/CPVC/PVDF | ||||||
|
|||||||
| 您正在瀏覽：【法蘭式塑料球閥】 | |||||||
法蘭式塑料球閥詳細介紹
Q41F-10/16S法蘭式塑料球閥概述：

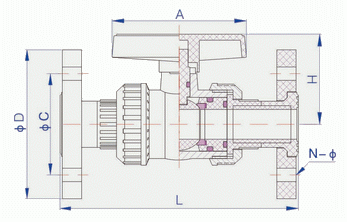

法蘭式塑料球閥是公司全塑閥門系列產品，Q41F-10/16S法蘭式塑料球閥耐腐蝕性能優良，密封圈采用F4，密封可靠，啟閉力矩小，流體阻力小，啟閉迅速，結構簡單，外形美觀。隨著塑料管道在冷熱給水和工業管道應用中所占比例的不斷提高，塑料閥門的質量控制越來越顯得尤其重要。由于塑料閥門所具有的質量輕、耐腐蝕、不吸附水垢、可與塑料管路一體化連接和使用壽命長的特點，其各方面應用的優勢是其他閥門無法相比的。Q41F-10S法蘭式塑料球閥外形結構與連接尺寸：
公稱通徑 |
dn |
L |
A |
H |
ΦC |
ΦD |
N-Φ |
15 |
20 |
152 |
64 |
50 |
65 |
95 |
4-Φ14 |
20 |
25 |
170 |
90 |
57 |
75 |
105 |
4-Φ14 |
25 |
32 |
195 |
100 |
67 |
85 |
115 |
4-Φ14 |
32 |
40 |
222 |
110 |
74 |
100 |
140 |
4-Φ18 |
40 |
50 |
244 |
114 |
89 |
110 |
150 |
4-Φ18 |
50 |
63 |
287 |
140 |
100 |
125 |
165 |
4-Φ18 |
65 |
75 |
312 |
140 |
107 |
145 |
185 |
4-Φ18 |
80 |
90 |
366 |
200 |
130 |
160 |
200 |
8-Φ18 |
100 |
110 |
479 |
299 |
180 |
180 |
220 |
8-Φ18 |
單位為毫米 |
|||||||
Q41F-16S法蘭式塑料球閥外形結構與連接尺寸：
公稱通徑 |
dn |
L |
A |
H |
D |
15 |
20 |
200 |
81 |
68 |
95 |
20 |
25 |
213 |
81 |
68 |
105 |
25 |
32 |
232 |
94 |
70 |
115 |
32 |
40 |
247 |
105 |
83 |
140 |
40 |
50 |
284 |
113 |
92 |
150 |
50 |
63 |
313 |
133 |
108 |
165 |
65 |
75 |
409 |
250 |
145 |
185 |
80 |
90 |
425 |
250 |
145 |
200 |
100 |
110 |
475 |
275 |
169 |
220 |
單位為毫米 |
|||||
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【法蘭式塑料球閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
