當前位置：首頁 >> 平衡閥
>> 流量平衡閥 >> 自力式流量控制閥 更新時間 2025-5-10 0:29:56
流量平衡閥
| 自力式流量控制閥 |
 |
產品名稱： | 自力式流量控制閥 | |||||
| 型號： | ZL47F | ||||||
| 口徑： | DN15-400 | ||||||
| 壓力： | 1.0-2.5MPa | ||||||
| 材質： | 鑄鐵，鑄鋼，不銹鋼等 | ||||||
|
|||||||
| 您正在瀏覽：【自力式流量控制閥】 | |||||||
自力式流量控制閥詳細介紹
自力式流量控制閥概述：
自力式流量控制閥是一種利用介質本身的壓力變化來進行自我調控，從而保持流經被控系統流量平衡的閥門，具有流量指示，可在線調節，適用于供熱及空調系統等非腐蝕性介質的流量控制，運行前一次測試調節，可使系統流量自動互定在預先設置的設定值。該閥門流量調節準確，操作簡單，運做平穩，性能可靠，使用壽命長。自力式流量控制閥原理作用：
自力式流量控制閥的作用是在閥的進出口壓差變化的情況下，維持通過閥門的流量恒定，從而維持與之串聯的被控對象（如一個環路、一個用戶、一臺設備等，下同）的流量恒定。管網中應用自力式流量平衡閥，可直接根據設計來設定流量，閥門可在水壓作用下，自動消除管線的剩余壓頭及壓力波動所引起的流量偏差。自力式流量控制閥的名稱較多，如自力式流量平衡閥、定流量閥、自平衡閥、動態流量平衡閥等。各種類型的自力式流量控制閥，結構各有相異，但工作原理相似。
自力式流量控制閥性能特點：
1、能使系統流量自動平衡在要求的設定值上；
2、能自動消除水系統中因各種因素引起的水力失調現象，保持用戶所需流量，克服“冷熱不均“，提高供熱，空調的室溫合格率；
3、能有效克服”大流量，小溫差“的不良運行方式，提高系統能效，實現經濟運行；
4、采用數字顯示裝置，直接設定手動調節閥開度確定流量，使用智能儀表依次性調試。
自力式流量控制閥產品用途：
自力式流量控制閥適用于需要進行流量控制的水系統中，尤其適合于供熱，空調等非腐蝕性液體介質的流量控制；安裝在水系統中，經運行前的一次調節，即可使系統流量自動恒定在要求的設定值。自動消除水系統中因各種因素引起的水力失調現象，保持用戶所需流量，克服“冷熱不均”提高供熱，空調的室溫，提高系統能效，實現節能，是供熱、空調系統實現“計量收費”的理想配套產品。
自力式流量控制閥技術參數：

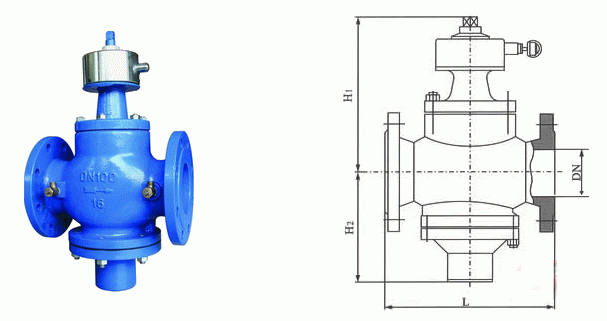

自力式流量控制閥外形結構圖：
自力式流量控制閥連接尺寸：
公稱壓力(MPa) |
殼體試驗壓力(MPa) |
適用溫度 |
適用介質 |
1.6 |
2.4 |
≤100℃ |
水、油等非腐蝕性液體 |
自力式流量控制閥外形結構圖：
自力式流量控制閥連接尺寸：
公稱通徑 (mm) |
尺 寸 |
||
L |
H1 |
H2 |
|
15 |
110 |
122 |
70 |
20 |
110 |
122 |
70 |
25 |
115 |
137 |
74 |
32 |
160 |
182 |
91 |
40 |
200 |
191 |
147 |
50 |
215 |
197 |
147 |
65 |
230 |
205 |
154 |
80 |
275 |
259 |
181 |
100 |
290 |
268 |
211 |
125 |
315 |
334 |
227 |
150 |
350 |
357 |
260 |
200 |
430 |
407 |
303 |
250 |
520 |
452 |
367 |
300 |
635 |
486 |
430 |
350 |
670 |
555 |
495 |
自力式流量控制閥選型設計：
1、一般在管網的分支點，熱口，室內立管皆應設計、安裝自力式控制閥，以提高系統調節性能。
2、自力式控制閥可安裝在供水管上，也可安裝在回水管上。當系統流體工作壓力超過散熱器允許工作壓力時，為安全起見，自力式控制閥宜安裝在供水管上。
3、最高使用溫度100℃，公稱壓力1.6MPa，(溫度>100℃以上的要定做）。
4、適用壓差范圍：20-30KPa。當系統體工作壓差超過300LPa時，為防止產生噪音，應采取措施將多出的壓差消耗掉。
5、選用DN15-DN25口徑的自力式平衡閥，須注明連接方式。

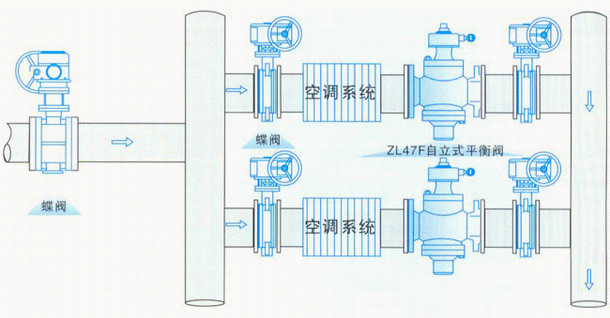

自力式流量控制閥安裝示意圖：
自力式流量控制閥安裝示意圖：
自力式流量控制閥的安裝與調試：
1、安裝方式：水平、垂直均可；
2、安裝時要注意閥體外水流指示箭頭，遵循方向安裝；
3、安裝前要徹底清除管道內的雜物，通水前必須徹底沖洗管道；
4、流量調節方法；
（1）把側壓小閥與智能儀表上的軟管連接好；
（2）松開側壓小閥的閥桿；
（3）用鑰匙打開鎖銷，使鎖銷從鎖體中彈出；
（4）用活動扳手順時針慢慢旋轉閥桿；流量逐漸減小并在智能儀表上顯示出來，直到達到設定值為止
（5）左右微轉閥桿，使數顯窗口內的數字與窗口內數字與窗口對正；
（6）拔下鑰匙，將鎖銷推進鎖體，此時開度已被鎖定。
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【自力式流量控制閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
